TCV-EOD-5.0

Explosionsgeschützte Kugel

Betriebs- und Wartungshandbuch

WARNEN

Bei der Verwendung dieses Produkts muss der Bediener das Betriebs- und Wartungshandbuch sorgfältig lesen und die darin enthaltenen Bestimmungen strikt einhalten. Das Unternehmen übernimmt keine Verantwortung für die direkten oder indirekten Folgen einer fehlerhaften Bedienung des Produkts, die nicht den Anweisungen im Betriebs- und Wartungshandbuch entspricht. Das Unternehmen übernimmt keine Verantwortung für den Verlust von Lebensgefahr oder Produktschäden, die durch Bedienung, Verwendung und Wartung unter Verletzung der Garantiebedingungen und ohne Befolgung der Anweisungen im Betriebs- und Wartungshandbuch verursacht werden.

1. Wenn das Produkt fährt, sollte der Tankdeckel geschlossen sein. Außer mutmaßlichem Sprengstoff im Tank dürfen keine anderen Gegenstände auf dem Produkt platziert werden.

2. Wenn das Produkt nach der Explosion deutliche Verformungen, Risse oder Brüche aufweist, darf es nicht weiter verwendet werden. Wenn keine deutlichen Verformungen, Risse oder Brüche vorliegen, muss eine Prüfung gemäß Anhang 1 durchgeführt werden. Wenn der angegebene Wert überschritten wird, darf es nicht weiter verwendet werden.

TCV-EOD-5.0

Betriebs- und Wartungshandbuch für explosionsgeschützte Kugeln

1 Übersicht

Der explosionsgeschützte Ball TCV-EOD-5.0 wird verwendet, um die tödliche Wirkung von Stoßwellen und Trümmern zu unterdrücken, die bei explosiven Explosionen auf die Umgebung entstehen.

Dieses Produkt wird häufig auf Flughäfen, an Häfen, in Bahnhöfen, in U-Bahnen, Sportstätten, Ausstellungshallen, auf Plätzen, in Konferenzzentren und an anderen dicht besiedelten Orten eingesetzt und eignet sich für den Transfer und die Vernichtung verdächtiger Sprengstoffe sowie den Transport gefährlicher Güter.

2 Produktmerkmale

Dieses Produkt hat die Vorteile einer einfachen Struktur, einer einfachen Bedienung, einer sicheren Verwendung und Wiederverwendbarkeit. Der Schaltmodus des explosionsgeschützten Tankdeckels verfügt über zwei Arten von manuellen und elektrischen Schaltern, die zum Schalten unter verschiedenen Umständen geeignet sind. Der Anhänger ist mit einem Betriebsbremssystem, einem Rückwärtsbremsschutz und Ampeln ausgestattet, um die Fahrsicherheit zu gewährleisten. Das Produkt ist mit einem Videoüberwachungssystem ausgestattet, um das Öffnen und Schließen des Deckels des explosionsgeschützten Tanks zu überwachen. Das Produkt ist mit einem Explosionsblitz-Warnsystem ausgestattet, das das umstehende Personal beim Entsorgen von Sprengstoffen warnen kann.

3 Produktstruktur und Funktionsprinzip

3.1 Produktstruktur

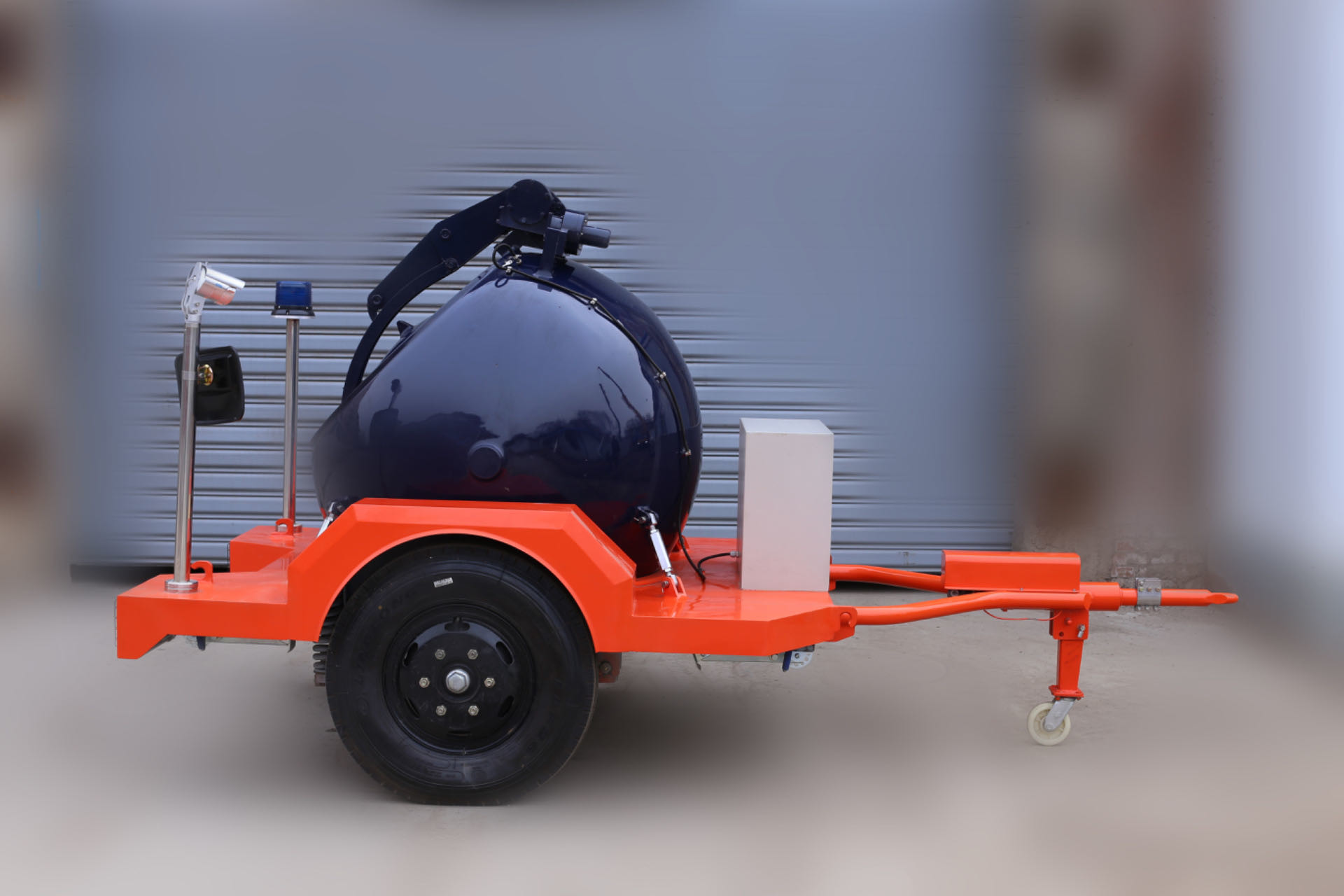

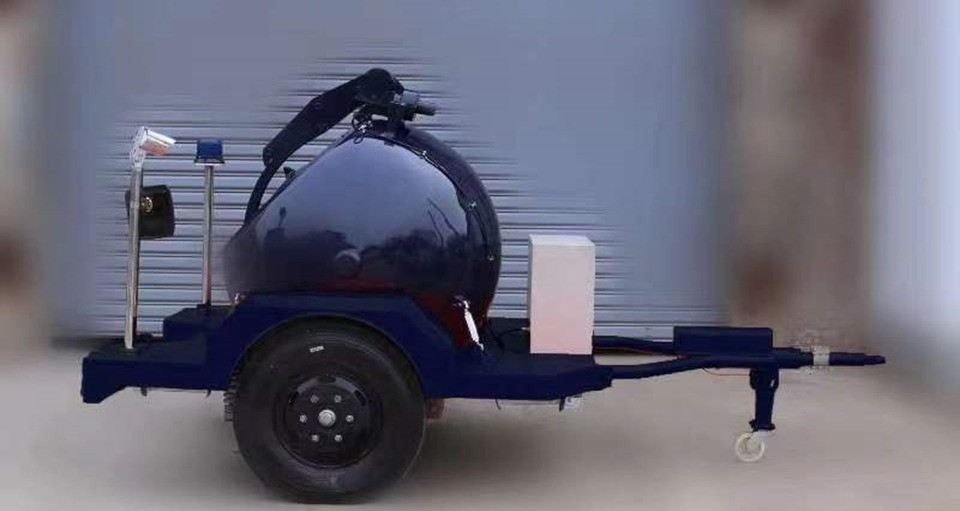

Die Produkte bestehen hauptsächlich aus explosionsgeschützten Tanks, Anhängern, elektrischen Steuerungssystemen usw., wie in Abbildung 1 gezeigt. Darunter besteht der explosionsgeschützte Tank hauptsächlich aus Tankkörper, Tankdeckel, Schaltmechanismus, Untersetzungskupplung, Motor usw., wie in Abbildung 2 gezeigt. Der Anhänger besteht hauptsächlich aus Körper, Rädern, Bremssystem, Rückwärtsbremsmechanismus, verbesserten Stützrädern, Vorder- und Hinterbeinen, Kameras, Blitzlichtern usw., wie in Abbildung 3 gezeigt.

Abbildung1

Abbildung 2

Abbildung 3

3.2 Funktionsprinzip

Bei diesem Produkt handelt es sich um einen kugelförmigen Behälter aus hochfestem Stahl, der die durch die Explosion erzeugte Energie auf einen bestimmten Raum beschränkt und die tödliche Wirkung der durch die Explosion erzeugten Stoßwelle und Splitter auf die Umgebung verhindert.

4 Arbeitsumgebung

4.1 Betriebstemperatur: -5℃ ～ +40℃.

4.2 Fahrbahnverhältnisse und Fahrgeschwindigkeit:

4.3 Das Abkoppeln des Anhängers von der Zugeinrichtung ist beim Parken nicht gestattet.

4.4 Bei Fahrten an regnerischen Tagen sollten die explosionsgeschützte Kugel und der elektrische Steuerkasten, die Kamera und das Blitzlicht abgedeckt und sicher festgebunden werden, um zu verhindern, dass elektrische Komponenten durch Regen beschädigt werden.

5 Technische Parameter

6 Hinweise zur Verwendung

6.1 Hinweise zum Einsatz explosionsgeschützter Behälter

6.1.1 Elektrische Steuerung

Anweisungen	Legende
1. Verkabelung a) Den Kabelstecker der Elektrokabelwanne in die vordere Steuersteckdose des Anhängers stecken und fest verriegeln
Anweisungen	Legende
b) Die beiden Stecker am einen Ende des Steuerkabels (Länge ca. 2 Meter) jeweils an die zentrale Buchse der elektrischen Kabelscheibe anschließen; die beiden Stecker am anderen Ende des Steuerkabels an die beiden Buchsen an der Seite des Steuerkastens anschließen.
2. Kontrolle a) Öffnen Sie den „Netzschalter“ auf dem Bedienfeld des Steuerkastens. Auf dem Anzeigebildschirm des Controllers sollte nun das Bild der Tanköffnung angezeigt werden. b) Drücken Sie die Taste „Deckel öffnen“ auf der Steuerung. Der Dosendeckel stoppt automatisch, wenn er bis zum Anschlag geöffnet ist. c) Drücken Sie die Taste „Deckel schließen“ auf der Steuerung. Der Dosendeckel stoppt automatisch, nachdem er bis zur Endposition geschlossen wurde. d) Schalten Sie den „Blitzlichtschalter“ ein und das Blitzlicht schaltet sich ein. e) Drücken Sie den Ladestandanzeigeschalter, um den Batteriestand auf der Ladestandanzeige anzuzeigen. Hinweis: 1. Wenden Sie beim Einstecken oder Herausziehen des Steckers keine Gewalt an. 2. Beim Einstecken sollte der Stecker mit der Buchse ausgerichtet sein.
Anweisungen	Legende
3. Beim Platzieren von verdächtigen Sprengstoffen sollten die verdächtigen Sprengstoffe in der Mitte des Panzerstütznetzwerks platziert werden.

6.1.2 Manuelle Steuerung

Anweisungen

Legende

1. Stecken Sie die manuelle Schalterplatte in den Sechskantschaft an der Rückseite der explosionsgeschützten Kugel. 2. Drehen Sie den Schalterschlüssel in die durch das Zeichen angezeigte Richtung. 3. Beobachten Sie das Öffnen und Schließen der Ballabdeckung durch den Rückspiegel. Hinweis: 1. Trennen Sie beim manuellen Umschalten der Kugelabdeckung die Stromversorgung im Schaltschrank. 2. Gefährliche Güter sollten in der Mitte des Ballfangnetzes platziert werden.

6.1.3 Sprengstoff im Tank zerstören

Wenn Sprengstoffe im Tank vernichtet werden müssen, muss dies von geschultem Fachpersonal für die Beseitigung von Sprengstoffen erfolgen und die Sprengstoffe müssen in der Mitte der Wanne platziert werden.

6.1.4 Detektion nach Explosion im Tank

Sollten Tankkörper, Deckel und Mündungsring optisch deformiert, gerissen und zerbrochen sein, dürfen diese nicht weiter verwendet werden.

Verwenden Sie ein spezielles Maßband, um die Bogenlänge des Überwachungspunkts zu messen. Wenn sie den maximal zulässigen Längenbereich des Datenblatts des Überwachungspunkts überschreitet, darf sie nicht verwendet werden. Die Datentabelle der Überwachungspunkte finden Sie in Anhang 1.

6.2 Hinweise zur Anhängernutzung

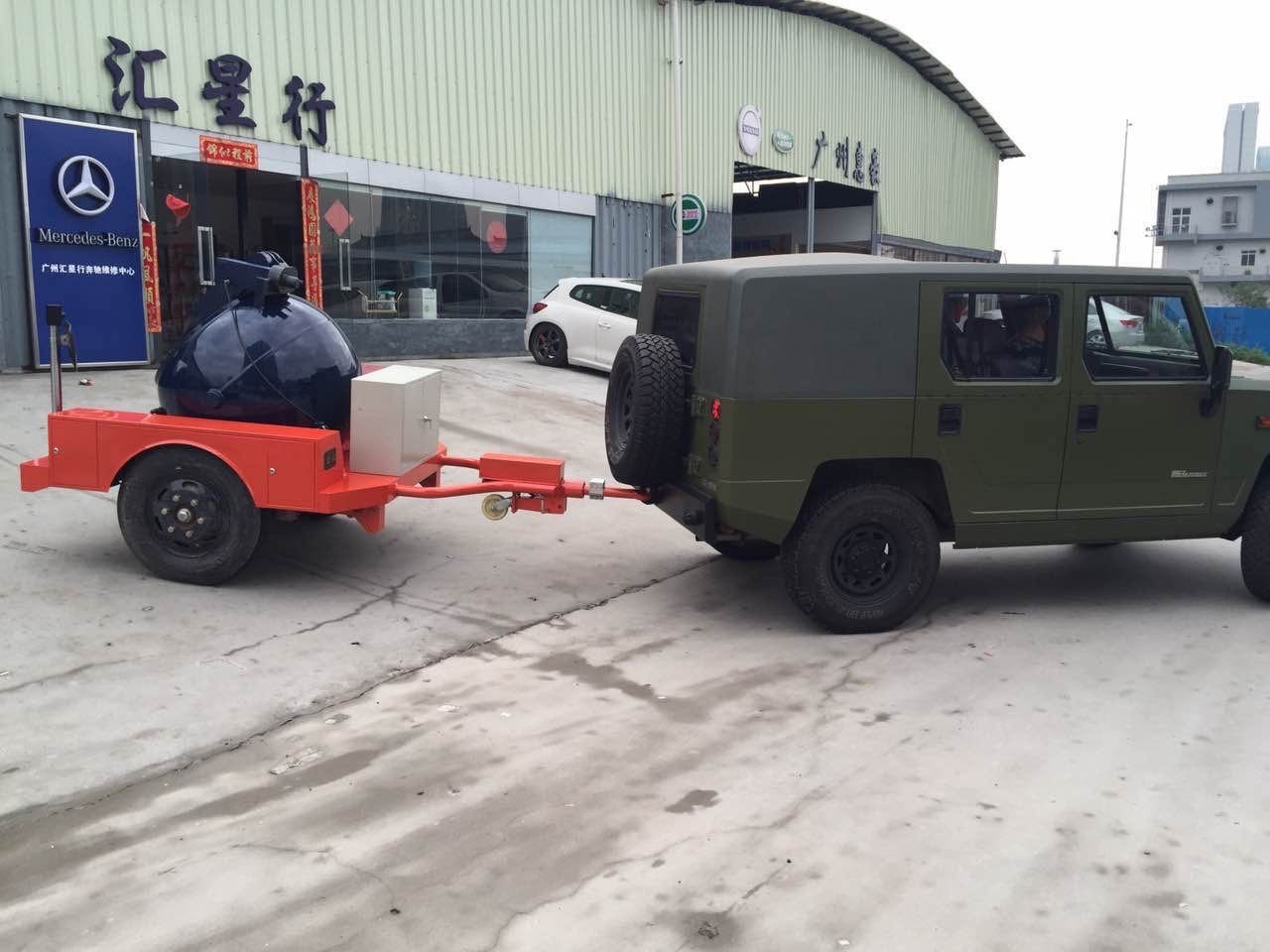

6.2.1 Anschließen an den Traktor

6.2.2 Fahren

Anweisungen	Legende
1 Ampeln anschließen Stecken Sie ein Ende des siebenadrigen Steckers in die vordere Buchse des Anhängerkörpers und verbinden Sie das andere Ende mit dem Traktor. Die Beziehung zwischen der Farbe des siebenadrigen Anschlusskabels und der Ampel finden Sie im Diagramm rechts. Hinweis: 1. Überprüfen Sie vor der Fahrt visuell, ob der Reifen defekt ist und ob die Felge verformt oder gerissen ist. Wenn der Reifendruck zu niedrig ist, füllen Sie ihn bitte rechtzeitig auf. Wenn die Felge verformt oder gerissen ist, ersetzen Sie den Reifen bitte rechtzeitig. 2. Stellen Sie vor dem Verlassen des Fahrzeugs sicher, dass der Tankdeckel geschlossen ist. 3. Stellen Sie vor der Fahrt sicher, dass keine anderen irrelevanten Gegenstände auf dem Produkt platziert werden.	Siebenadriges Anschlusskabel Farbe und Ampel entsprechende Tabelle Besonderheit Kabelfarbe Gemeinsame Linie Schwarz Nachtaktiv Schwarz Grün Biegen Sie links ab Schwarz Gelb Bremsen Schwarz Rot Umkehren Schwarz Blau Biegen Sie rechts ab Schwarz weiß
2 Schalten Sie die Rückwärtsbremsvorrichtung ein (außer wenn eine Rückwärtsfahrt erforderlich ist). Drehen Sie den Rückwärts-Antibrems-Auswerferhebel an der Antriebsstange in die angegebene Position. Hinweis: 1. Überprüfen Sie vor der Fahrt visuell, ob der Reifen defekt ist und ob die Felge verformt oder gerissen ist. Wenn der Reifendruck zu niedrig ist, füllen Sie ihn bitte rechtzeitig auf. Wenn die Felge verformt oder gerissen ist, ersetzen Sie den Reifen bitte rechtzeitig. 2. Stellen Sie vor dem Verlassen des Fahrzeugs sicher, dass der Tankdeckel vollständig geschlossen ist. 3. Stellen Sie vor der Fahrt sicher, dass keine anderen irrelevanten Gegenstände auf dem Produkt platziert werden.

6.2.3 Rückwärtsfahren

Anweisungen	Legende
Beim Rückwärtsfahren ziehen Sie den Bedienhebel an der Rückwärts-Bremsvorrichtung nach oben, drehen den oberen Hebel um 180° und führen den Vorgang in umgekehrter Reihenfolge aus. Hinweis: Nachdem der Rückwärtsgang abgeschlossen ist, kann die Rückwärtsbremssicherung betätigt werden, bevor die Auswerferstange zurückgesetzt wird.

6.2.4 Anhänger abstellen

Anweisungen	Legende
1. Platzieren Sie das vordere Bein a) Stellen Sie das Hubstützrad auf die entsprechende Höhe ein und ziehen Sie den Vorderbeinstift heraus. Drehen Sie das Vorderbein mit der Karosserie aufrecht. Stecken Sie den Stiftschaft in das entsprechende Loch im Vorderbeinbefestigungssitz. Drehen Sie die Endblende des Stifts senkrecht zum Stift. b) Stellen Sie das Hubstützrad so ein, dass es vom Boden abhebt. 2. Platzieren Sie das hintere Bein a) Den Stift am hinteren Bein hochziehen, das vordere Bein in die Senkrechte zur Karosserie drehen und das hintere Bein leicht umdrehen, um sicherzustellen, dass der Stift in das entsprechende Loch einrastet. b) Stecken Sie den Beinhebeschlüssel in den Sechskantschaft in der Mitte des Hinterbeins und drehen Sie den Schlüssel, sodass das Hinterbein auf den Boden fällt.
Anweisungen	Legende

7 Wartung und Instandhaltung

7.1 Kontrolle vor der Abfahrt

Überprüfen Sie vor jeder Fahrt visuell, ob der Reifen defekt ist und ob die Felge verformt oder gerissen ist. Wenn der Reifendruck zu niedrig ist, füllen Sie ihn bitte rechtzeitig auf. Wenn die Felge verformt oder gerissen ist, ersetzen Sie sie bitte rechtzeitig.

7.2 Regelmäßige Wartung und Instandhaltung

7.2.1 Fahrzeugreinigung

Die Oberfläche des Produkts sollte einmal im Monat gereinigt werden. Beim Reinigen darf die Oberfläche des Produkts nicht direkt mit Hochdruckwasser besprüht werden. Die Oberfläche des Produkts sollte mit einem sauberen Baumwolltuch abgewischt werden.

7.2.2 Anhänger

a) Testen Sie den Reifendruck monatlich. Der Reifendruck sollte 770 kPa ± 30 kPa betragen.

b) Überprüfen Sie alle drei Monate, ob die Bremsflüssigkeit im Ölbehälter des Bremssystems voll ist. Wenn die Bremsflüssigkeit nicht voll ist, füllen Sie die Bremsflüssigkeit bitte rechtzeitig nach. Entfernen Sie während der Inspektion die vier Schrauben der Schutzabdeckung des Deichselteils, entfernen Sie die Schutzabdeckung, überprüfen Sie visuell den Ölstand im Ölbehälter des Bremssystems, setzen Sie dann die Schutzabdeckung zurück und ziehen Sie sie mit Schrauben fest. Siehe das Bild unten.

b) Überprüfen Sie alle sechs Monate oder alle 1000 km die Radmuttern auf Lockerung und ziehen Sie die Reifenmuttern wieder fest.

c) Die Radnabenlager jährlich bzw. alle 1000 km nachfetten.

d) Stellen Sie die Radbremse jährlich bzw. alle 1000 km neu ein, um eine normale Funktion der Betriebsbremse sicherzustellen.

e) Der Reifen muss je nach Verschleißzustand ausgetauscht werden. Das Austauschintervall darf 3 Jahre nicht überschreiten.

Die oben genannten Angelegenheiten werden von Berufsverbänden verwaltet.

7.2.3 Explosionsgeschützter Tank

a) Der explosionsgeschützte Kugeldeckel wird mindestens einmal im Monat geöffnet und geschlossen.

b) Der explosionsgeschützte Kugelschaltermechanismus lässt alle sechs Monate eine entsprechende Menge Öl in die darunter liegende Position tropfen und wischen Sie das verschüttete Öl mit einem sauberen Baumwolltuch ab.

7.2.4 Mobile Stromversorgung

a) Laden und entladen Sie die mobile Stromversorgung alle drei Monate und laden und wiederherstellen Sie sie innerhalb von 24 Stunden nach Beendigung der Entladung.

b) Bitte verwenden Sie zum Laden das mit dem Produkt mitgelieferte Ladegerät. Vermeiden Sie beim Laden den Ladevorgang in der Nähe einer Wärmequelle oder in direktem Sonnenlicht und machen Sie den Akku nicht nass oder legen Sie ihn ins Wasser.

c) Das mobile Netzteil kann nicht aufgeladen werden und sollte rechtzeitig ausgetauscht werden. Je nach Verwendungsumgebung und Lebensdauer des Produkts wird ein Austausch nach drei Jahren empfohlen.

8 Lagerung und Transport

8.1 Speicherung

8.1.1 Lagertemperatur: -10 °C bis +45 °C;

8.1.2 Lagerfeuchtigkeit: relative Luftfeuchtigkeit ≤ 80 %;

8.1.3 Lagerumgebung: Das Produkt sollte in einem belüfteten, trockenen, sauberen Lager, entfernt von induktiver Stromversorgung und korrosiven Gasen, gelagert werden. Wenn kein Lager vorhanden ist, decken Sie das Produkt unbedingt mit einer regenfesten Abdeckung ab, um direkten Regen zu vermeiden.

8.1.4 Vorsichtsmaßnahmen:

a) Das Produkt muss auf ebenem Boden und nicht am Hang abgestellt werden.

b) Der Deckel des Tanks sollte geschlossen sein;

c) Stellen Sie das Vorderbein senkrecht zum Boden und richten Sie es so aus, dass es den Boden berührt. Der Lagerzustand des Produkts ist in der folgenden Abbildung dargestellt.

d) Das Produkt sollte mit einer regenfesten Abdeckung abgedeckt und sicher festgebunden werden.

8.2 Transport

8.2.1 Anforderungen an die Gabelmontage:

a) Hebezeug: Gabelstapler.

b) Gabelstaplerlast: ≥5T.

c) Gabelstaplergabelgröße: Breite ≤ 210 mm, Länge ≥ 2000 mm, Abstand ca. 750 mm.

d) Kreuzungspunktposition: Siehe Abbildung unten. Beim Einbau der Gabel muss sichergestellt werden, dass die Lastgabel gleichzeitig durch beide Seiten der Gabelplatte geht und dann das Produkt angehoben wird.

e) Sonstige Anforderungen: Beachten Sie bei der Installation des Gabelstaplers die entsprechenden Anforderungen des Gabelstaplers, um Unfälle und Produktschäden zu vermeiden.

8.2.2 Transportanforderungen:

a) Die Produkte müssen abgedeckt und mit sauberen Transportmitteln transportiert werden, um zu vermeiden, dass sie mit korrosiven Gütern im selben Transportbehälter transportiert werden.

b) Das Produkt sollte fest mit dem Transportmittel verbunden sein, um sicherzustellen, dass während der Fahrt keine Bewegung zwischen dem Produkt und dem Transportmittel stattfindet.

c) Stützrollen sollten eingefahren sein.

9 Fehlerbehebung

Hinweis: Sollten die oben genannten Probleme nicht ausgeschlossen werden können, wenden Sie sich bitte an den Hersteller.

10 Garantiezeit

Unter den angegebenen Arbeitsumgebungs-, Lager- und Wartungsbedingungen beträgt die Garantiezeit für das Produkt:

a) Die Gewährleistungsfrist für explosionsgeschützten Tankkörper, Tankdeckel, Schalteinrichtung und Anhängefahrzeug beträgt 2 Jahre.

b) Die Garantiezeit für Untersetzungsgetriebe, Kupplung, Motor, elektrische Komponenten (wie Treiber usw.) im elektrischen Steuerkasten, Controller, Kabel, mobile Stromversorgung, Ampeln, Blitzlichter, Kameras, Stützrollen usw. beträgt 1 Jahr.

c) Die Garantiezeit für das Anhängerbremssystem, die Radbaugruppe (Reifen, Naben, Lager) und das Federungssystem beträgt 1 Jahr oder 2000 km.

d) Autozubehör (hydraulische Wagenheber, Reifenschlüssel, Beinhebeschlüssel, Inbusschlüssel, spezielle Maßbänder, Holzpolsterblöcke, Overalls, Stütznetze) fallen nicht unter die Garantie.

e) Die Verwendung unter Bedingungen, die über die Anforderungen dieses Betriebs- und Wartungshandbuchs hinausgehen, wird nicht durch die Garantie abgedeckt.

11 Kontaktinformationen

Adresse: Nr. 16 Ningbo Road, Bezirk Longtan, Stadt Jilin, Provinz Jilin

Tel: 0432-65117860 Mobil: 13843229755

Fax: 0432-65117860 Postleitzahl: 13202111

Konfigurationsliste
